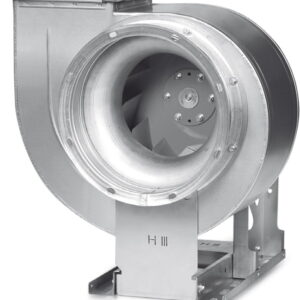

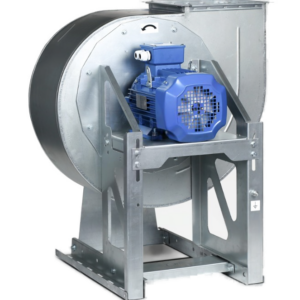

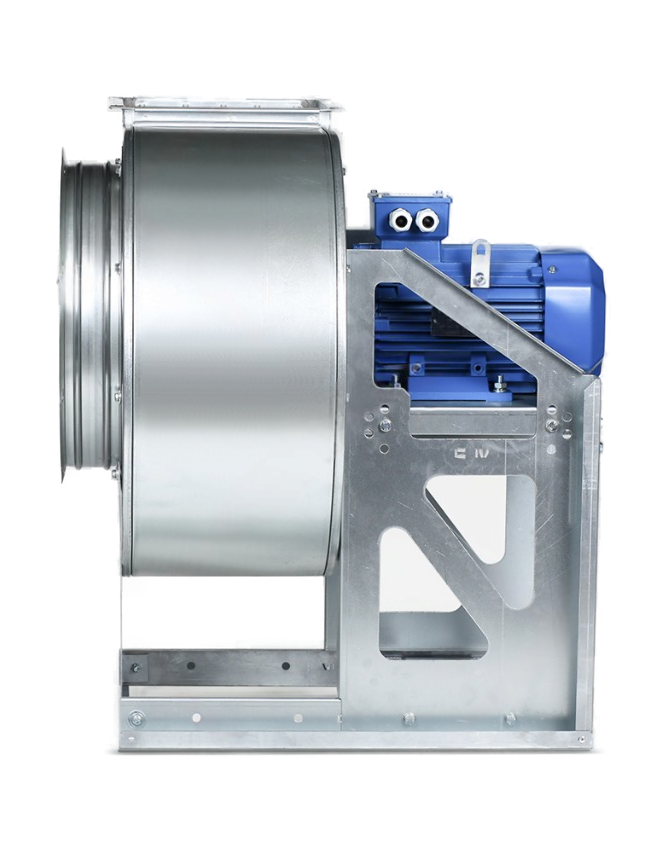

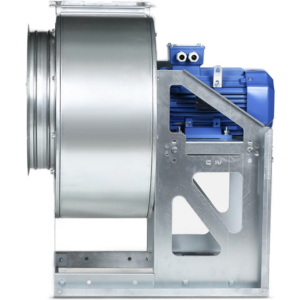

Общая информация о серии Вентиляторы радиальные среднего давления VR 280-46

ОБЩАЯ ИНФОРМАЦИЯ
• Загнутые вперед лопатки, количество лопаток – 32
• Направление вращения – стандартное правое, по запросу предложим левое
• Исполнения: Стандартное — общепромышленное, по запросу можем предложить коррозионностойкое (K), для систем противодымной вентиляции (DU400, DU600), теплостойкое (G), теплостойкое коррозионностойкое (KG), взрывозащищенное (V), взрывозащищенное теплостойкое (VG), взрывозащищенное коррозионностойкое (VK), взрывозащищенное коррозионностойкое теплостойкое (VKG)
• Вентиляторы VR-280-46 и VR-280-46-DU имеют схожие аэродинамические характеристики с вентиляторами ВР 300-45, ВР 300-45 ДУ
• Вентиляторы изготавливают по ТУ 28.25.20-018-58769768-2021

УСЛОВИЯ ЭКСПЛУАТАЦИИ
• Температура окружающей среды от –45 °С до +40 °С. Умеренный климат: 2-я категория размещения. При наличии защиты двигателя от атмосферных воздействий допускают использование вентилятора по 1-й категории размещения
• По согласованию с производителем возможно изготовление вентиляторов для условий умеренно-холодного климата (УХЛ) с температурой окружающей среды до –60 °С. Вентиляторы в исполнении DU600 изготавливают только для умеренного климата (У)
Вентиляторы серий VR относят ко 2-й категории размещения по ГОСТ 15150, то есть эксплуатировать их следует под навесом. При наличии защиты двигателя от дождя и снега допустимо применение вентиляторов в умеренном климате по 1-й категории размещения, то есть под открытым небом.

Материал колес

• Оцинкованная, углеродистая или нержавеющая сталь в исполнении У

РЕГУЛИРОВАНИЕ ОБОРОТОВ ДВИГАТЕЛЯ ВЕНТИЛЯТОРОВ

Производительность вентиляторов можно регулировать, изменяя скорость вращения двигателя. Число оборотов двигателя изменяют с помощью частотных преобразователей, симисторных регуляторов или ступенчатых трансформаторных регуляторов.

График рабочих характеристик

Уровень шума радиальных вентиляторов:

Габариты вентилятора:

Направление вращения вентилятора:
• Конструкция вентилятора позволяет регулировать угол поворота корпуса в диапазоне от 0 до 135 и от 270 до 315 градусов.
• Вентиляторы с углом поворота корпуса 180 градусов производятся по индивидуальному заказу. Эти модели оснащены специальной рамой, спроектированной с учетом специфических требований к их размещению на объектах заказчика.
• Положение спирального корпуса радиального вентилятора определяют углом поворота относительно исходного нулевого положения.
• Углы поворота отсчитываются в направлении вращения рабочего колеса (см. рисунок):
P – правого вращения,
L – левого вращения

Схема монтажа:
Монтаж радиальных вентиляторов рекомендуют выполнять с использованием дополнительных комплектующих. На схеме указаны дополнительные опции.

Подключение вентилятора:

Опции:
ГИБКИЕ ВСТАВКИ
Служат для снижения передачи механических вибраций от вентилятора к воздуховодам. В зависимости от климатических условий, гибкие вставки могут иметь разные конструкции:

Для умеренного климата: два оцинкованных фланца, соединенных гибким элементом.
Для умеренно-холодного климата: два стальных фланца, соединенных гибким элементом.
Гибкая вставка совместима с сейсмостойкими вентиляторами.

ЗАЩИТНАЯ РЕШЕТКА
Защитная решетка представляет собой сетку, которая предотвращает доступ к внутренним элементам вентилятора и блокирует попадание посторонних предметов. Материал решетки зависит от климатического исполнения:

Для умеренного климата: решетка выполнена из оцинкованного металла.
Для умеренно-холодного климата: решетка выполнена из стали.
Подходит для вентиляторов в сейсмостойком исполнении.

ЗАЩИТНЫЙ КОЗЫРЕК
Предназначен для защиты от атмосферных осадков при наружном размещении. Тип козырька определяется углом поворота вентилятора.

ВИБРОИЗОЛЯТОРЫ
Предназначены для работы в качестве основных упругих связей между колеблющимися и неподвижными частями системы.

МОНТАЖНАЯ РАМА
Предназначена для установки вентилятора в горизонтальном положении на ровное основание. Позволяет установить между рамой и вентилятором виброизоляторы. Раму крепят к основанию и вентилятору болтами. Монтажную раму изготавливают из углеродистой стали методом сварки и покрывают полимерным покрытием.

ЗАЩИТНЫЙ КОЖУХ
Защитный кожух необходим для защиты электродвигателя от воздействия атмосферных осадков. Обязателен для вентиляторов, эксплуатируемых на открытом воздухе. Для вентиляторов в сейсмостойком исполнении применяется защитный кожух сейсмостойкого исполнения.
